Anleitung Stromzähler

Anleitung zum Zählerstand ablesen und mehr

Alle Infos rund um die neuen digitalen Stromzähler

Das Messstellenbetriebsgesetz (MsbG) schreibt den schrittweisen Austausch der bisher verwendeten analogen Stromzähler durch neue, digitale Stromzähler vor. Damit wird zukünftig der Zählerstand digital angezeigt. Sonst ändert sich nichts für Sie.

Es sei denn, Sie möchten die zusätzlichen Funktionen, die der neue digitale Stromzähler für Sie bereithält, nutzen. Für diese weiter unten beschriebenen Funktionen benötigen Sie eine PIN-Nummer zur Eingabe am digitalen Stromzähler. Ihren PIN können Sie bei uns direkt per E-Mail anfragen. Aus Datenschutzgründen werden folgende Infos benötigt um die PIN bereitzustellen: Zählernummer, Name des Anschlussnutzers, Kundennummer.

WICHTIG: Für das reine Ablesen des Zählerstandes müssen Sie keine PIN eingeben.

Digitale Stromzähler

Zählerstand ablesen

WICHTIG: Für das reine Ablesen des Zählerstandes müssen Sie keine PIN eingeben. Einfach wie folgt vorgehen.

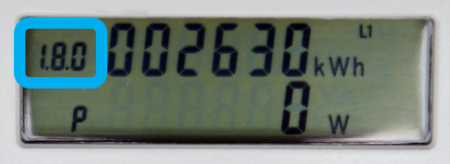

Abwarten bis OBIS-Kennzahl 1.8.0 angezeigt wird

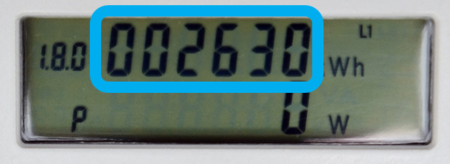

Dann den angezeigten Zählerstand ablesen

Digitaler Stromzähler

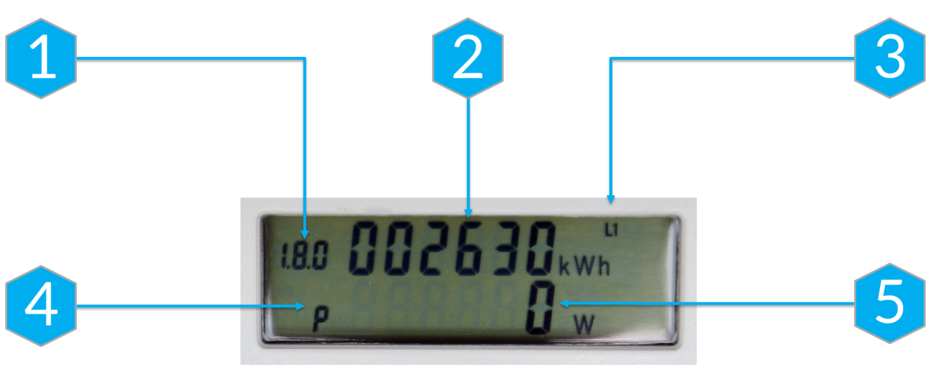

Im Detail erklärt

1. OBIS-Kennzahl

Diese Zahl gibt an, mit was für einem Zählwerk der Zähler verbunden ist. Ein Eintarif-Zählwerk für den Strombezug aus dem Netz ist zum Beispiel an der Zahl 1.8.0 zu erkennen. Im Falle einer Einspeisung ins Netz ist die Menge unter der OBIS-Kennzahl 2.8.0 abzulesen. Die Anzeige wechselt standardmäßig zwischen den Kennzahlen und den Zählerständen.

2. Zählerstand

Der Stromverbrauch wird in kWh fortlaufend gemessen. Wie gewohnt lässt sich hier der Zählerstand ablesen, so wie Sie es auch von Ihrem anlogen Stromzähler her kennen.

3. Phasenkontrolle

Wenn an allen drei Phasen des Anschlusses Spannung anliegt, werden diese als L1, L2 und L3 angezeigt.

4. Kennzeichen

Hier ist zu erkennen, welcher Wert in der zweiten Zeile (Info-Zeile) aufgeführt wird. "P" bedeutet beispielsweise die aktuelle Leistung in Watt.

5. Info-Zeile

In der zweiten Zeile werden weitere Informationen, wie zum Beispiel historische Verbräuche, angezeigt. Sie sind rein informativ und für die Abrechnung nicht von Relevanz. Mit einer PIN kann dieser Anzeigebereich aktiviert werden.

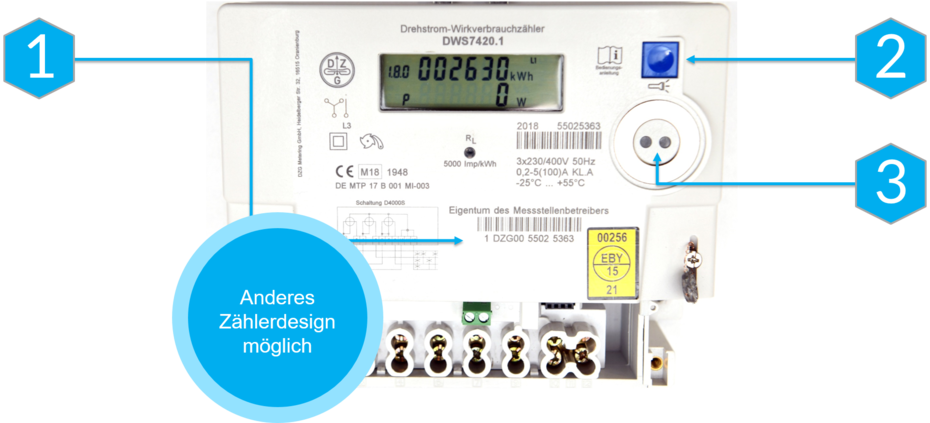

1. Zähleridentifikationsnummer

Jeder Zähler verfügt über eine individuelle Identifikationsnummer. Diese Nummer ist auch auf der Stromrechnung des Lieferanten wiederzufinden.

2. Mechanischer Taster

Der mechanische Taster dient zur PIN-Eingabe, sowie zur Navigation durch das Menü.

3. Optischer Taster

Eine Taschenlampe dient hier zur PIN-Eingabe über einen optischen Taster, sowie zur Navigation durch das Menü.

Mehr als nur den Zählerstand ablesen

Zusatzinformationen die über die PIN aktiviert werden

Digitale Stromzähler erfassen den tatsächlichen Energieverbrauch und die tatsächliche Nutzungszeit, senden aber keine Zählerstände nach außen. Der Zählerstand wird ein Mal pro Jahr weiterhin durch die Stadtwerke oder den Kunden manuell abgelesen.

Am Display des digitalen Zählers können neben dem aktuellen Stromverbrauch auch die Verbrauchswerte der letzten 24 Monate zeitraumspezifisch eingesehen werden. Dazu müssen Sie Ihre persönliche PIN eingeben, welche Ihnen nach dem Einbau des digitalen Stromzählers von uns per Post zugesandt wurde.

Nach der Eingabe des persönlichen PINs können Sie folgende Informationen am digitalen Stromzähler ablesen:

Aktuelle bezogene Leistung in W
Verbrauch innerhalb eines selbst gewählten Zeitraums
Verbrauch innerhalb der letzten 24 Stunden
Verbrauch innerhalb der letzten 7 Tage
Verbrauch innerhalb der letzten 30 Tage
Verbrauch innerhalb der letzten 365 Tage
Ausblenden der historischen Displayzeile

Alle Informationen abrufen

Eingabe der PIN per Taster

In der Regel befindet sich an Ihrem digitalen Stromzähler ein weißer oder blauer Taster. Drücken Sie den Taster zur Eingabe Ihrerer PIN. Nach dem Displaytest erscheint auf dem Display die PIN-Abfrage und alle Anzeigeelemente werden angezeigt. Zur Eingabe der PIN drücken Sie erneut auf den Taster – es wird die Ziffer „0“ angezeigt. Die nachfolgenden Ziffern 0 – 9 können durch den mechanischen Taster eingestellt werden. Nach Erreichen der gewünschten Ziffer bitte 3 Sekunden warten, um auf die zweite Stelle der PIN zu springen. Den Vorgang wiederholen, bis alle 4 Ziffern der PIN eingegeben sind. Bei Falscheingabe müssen alle nachfolgenden Ziffern so abgearbeitet werden, erst dann kann die Eingabe erneut erfolgen.

Alle Informationen abrufen

Eingabe der PIN per Taschenlampe

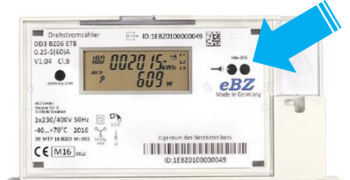

Wenn kein weißer oder blauer Taster an Ihrem digitalen Stromzähler ist, erfolgt die PIN-Eingabe über ein Lichtsignal. Dazu leuchten Sie bitte mit einer Taschenlampe auf den optischen Sensor. Nach dem Displaytest erscheint auf dem Display die PIN-Abfrage und alle Anzeigeelemente werden angezeigt. Zur Eingabe der PIN leuchtet man erneut auf den Optischen Sensor – es wird die „0“ angezeigt. Die nachfolgenden Ziffern 0 – 9 können durch direktes An- und Ableuchten auf den optischen Sensor eingestellt werden. Nach Erreichen der gewünschten Ziffer bitte 3 Sekunden warten, um auf die zweite Stelle der PIN zu springen. Den Vorgang wiederholen, bis alle 4 Ziffern der PIN eingegeben sind. Bei Falscheingabe müssen alle nachfolgenden Ziffern so abgearbeitet werden, erst dann kann die Eingabe erneut erfolgen.

Ihren PIN können Sie bei uns direkt per E-Mail anfragen. Zur Bearbeitung Ihrer Anfrage werden folgende Infos benötigt: Zählernummer, Name des Anschlussnutzers, Kundennummer.

Sie wollen es genau wissen?

Individuelle Anleitungen für alle von uns verwendeten Zählertypen

Bitte beachten Sie:

Ein Teil der Zähleranleitungen wird derzeit überarbeitet. Bitte wenden Sie sich bei Fragen an messtechnik(at)swa-netze.de.

Elektronischer Drehstromzähler Apator LEPUS PDF 397 KB

Elektronischer Drehstromzähler EFR SGM-C4 PDF 387 KB

Elektronischer Drehstromzähler eBZ DD3 PDF 438 KB

Elektronischer Drehstromzähler DZG DWS7420.1 und DWS7420.1.G2 PDF 389 KB

Elektronischer Drehstromzähler DZG DWZE12.1 und 12.2 PDF 467 KB

Elektronischer Drehstromzähler Easy Meter Q3MA PDF 444 KB

Elektronischer Drehstromzähler EMH ED100L PDF 480 KB

Elektronischer Wechselstromzähler EMH ED300L PDF 590 KB

Elektronischer Drehstromzähler EMH eBZD PDF 412 KB

Elektronischer Drehstromzähler EMH IW8 PDF 452 KB

Elektronischer Drehstromzähler Elster A1350 PDF 2 MB

Elektronischer Drehstromzähler Elster AS1440 PDF 885 KB

Elektronischer Drehstromzähler Iskra MT174 PDF 60 KB

Elektronischer Drehstromzähler Iskra MT175 PDF 394 KB

Elektronischer Drehstromzähler Iskra MT631 PDF 534 KB

Elektronischer Drehstromzähler Iskra MT681 PDF 471 KB

Elektronischer Drehstromzähler Iskra MT691 PDF 425 KB

Elektronischer Drehstromzähler Landis & Gyr E350 PDF 270 KB

Elektronischer Wechselstromzähler Landis & Gyr ZCF120 PDF 74 KB

Elektronischer Drehstromzähler Landis & Gyr ZMF120 PDF 218 KB

Mechanischer Drehstromzähler PDF 43 KB

Mechanischer Wechselstromzähler PDF 49 KB

Anzeige Monatsmaxima (Konzessionsabgabezähler) PDF 219 KB
