Vermessung

Präzise Vermessung des Versorgungsnetzes

Die digitale Vermessung liefert vielseitige Ergebnisse, aus denen Produkte für Planungszwecke oder zur Bestandsdokumentation abgeleitet werden.

Sie bildet die Grundlage für die Erstellung von Bestandsplänen wie Grundrissen und Schnitten. Darüber hinaus entstehen maßstäbliche Pläne zu Leitungsverläufen, die Höhenangaben, Bemaßungen und zusätzliche Leitungsinformationen enthalten.

Digitale Vermessung – Grundlage für präzise Planung und Dokumentation

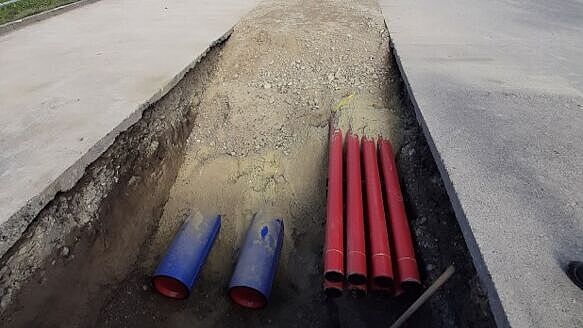

Baustelle für Leitungsverlegung auf einer Straße. Im Vordergrund ist ein geöffneter Graben mit mehreren roten und blauen Schutzrohren für Kabel oder Leitungen sichtbar. Der Graben verläuft entlang der Straße, die teilweise asphaltiert ist. Im Hintergrund stehen Baumaschinen, darunter ein Bagger und eine Rüttelplatte, sowie Absperrungen zur Sicherung der Baustelle. Links sind einige Bäume und rechts Gebäude zu erkennen. Die Szene zeigt Arbeiten zur Verlegung von Versorgungsleitungen.

Einmessung des Baufortschritts bei laufendem Baustellenbetrieb

Mit Hilfe des Tachymeters, bzw. der GPS-Vermessung werden in der alltäglichen Arbeit auf den Baustellen vor allem folgende Arbeiten erledigt:

  • Einmessung bei Neuverlegungen oder Auswechslungen von Rohrleitungen oder Kabeln
  • Topographieaufnahmen
  • Absteckungen
  • Massenermittlungen

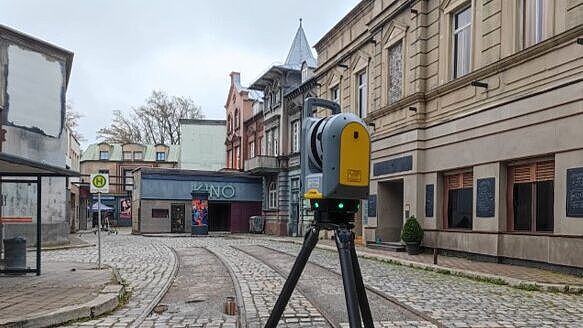

Vermessung einer historischen Straßenkulisse mit Kopfsteinpflaster und Straßenbahnschienen. Im Vordergrund steht ein modernes Laserscanning-Gerät auf einem Stativ, ausgerichtet auf die Umgebung. Im Hintergrund sind alte Gebäude mit aufwendigen Fassaden, darunter ein Kino mit blauer Beschriftung, zu sehen. Links befindet sich ein Bushaltestellenschild. Die Szene zeigt eine präzise Vermessung für digitale Erfassung und 3D-Modellierung.

Bearbeiten von Sonderaufträgen von externen Kunden und internen Abteilungen

Zusätzlich zu der Arbeit mit dem Tachymeter bzw. der GPS-Vermessung kommt hierbei häufig der 3D-Laserscanner zum Einsatz. Komplexe Vermessungsarbeiten werden enorm erleichtert, weshalb diese Messmethode vor allem bei folgenden Aufgaben zum Einsatz kommt:

  • Aufnahme von Gebäuden zur Erstellung von Bestandsplänen
  • Einmessen komplexer Gebäudestrukturen
  • Scanning von Stationen oder Anlagen inklusive Haustechnik

Die Funktionsweisen unserer Messverfahren im Überblick

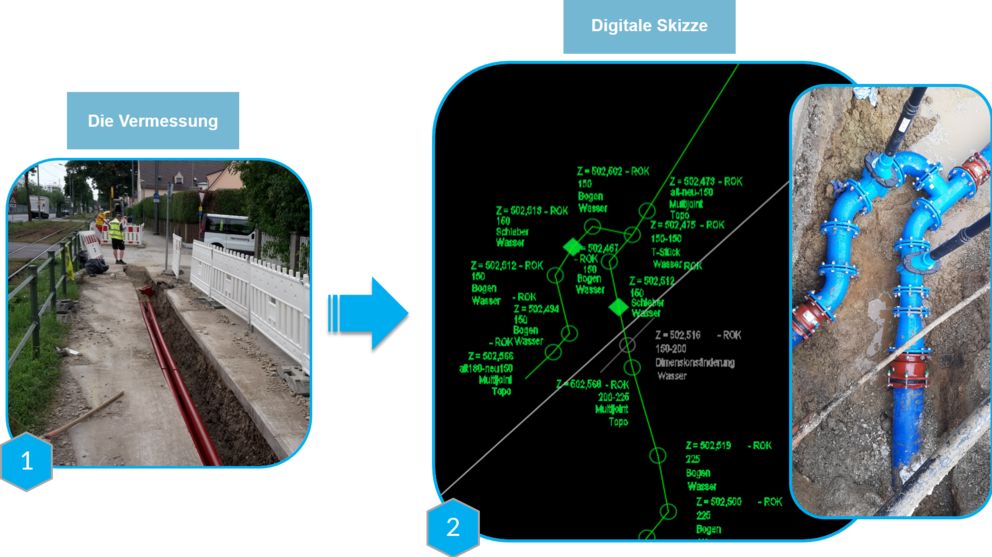

Darstellung des Prozesses von der Vermessung bis zur digitalen Skizze und Installation. Links zeigt das erste Bild eine Baustelle mit geöffnetem Graben, in dem rote Schutzrohre für Leitungen verlegt sind. Eine Person führt Vermessungsarbeiten durch, Absperrungen sichern den Bereich. In der Mitte ist eine digitale Skizze mit grünen Vermessungsdaten und Rohrleitungsinformationen auf schwarzem Hintergrund zu sehen. Rechts befindet sich ein Foto von blauen Wasserrohren mit mehreren Verbindungen und Armaturen, eingebaut im Erdreich. Die drei Schritte sind beschriftet: 1. Die Vermessung, 2. Digitale Skizze.

Die Tachymetrische/GPS Vermessung

1. Die Vermessungstechniker*innen nehmen vor Ort alle Änderungen im Leitungsnetz auf. Bauteile und Leitungspunkte werden im UTM Koordinatensystem in Lage und Höhe gemäß Einmessvorschrift und Codeliste der swa Netze eingemessen. Jeder Messpunkt wird im ASCII-Format abgespeichert.

2. Nachdem die Mitarbeitenden an der Baustelle waren, fertigen sie eine digitale Skizze im DWG/DXF-Format an. Zur besseren Übersicht werden zusätzlich zu der digitalen Skizze Fotos der jeweiligen Situation gemacht. Diese erleichtern den weiteren Bearbeitungsprozess der zuständigen Fachabteilungen.

Darstellung des Prozesses zur Erstellung eines 3D-Modells eines Gasbehälters. Links zeigt das erste Bild die Vermessung vor Ort mit einem Messgerät auf einer Plattform vor einem großen Stahlbehälter. In der Mitte ist die Punktwolke zu sehen, eine digitale 3D-Darstellung des Gerüsts des Gasbehälters mit Umgebung. Rechts folgt die fertige Ansicht als technisches Modell mit klaren Linien und Strukturen. Die drei Schritte sind beschriftet: 1. Die Vermessung, 2. Die Punktwolke, 3. Die Ansicht.

Das 3D-Laserscanning

1. Mithilfe eines portablen Scanners können komplexe Gebäudestrukturen effizient vermessen werden. Das Verfahren eignet sich beispielsweise für technische Konstruktionen oder zur Dokumentation aufwendiger Fassaden.

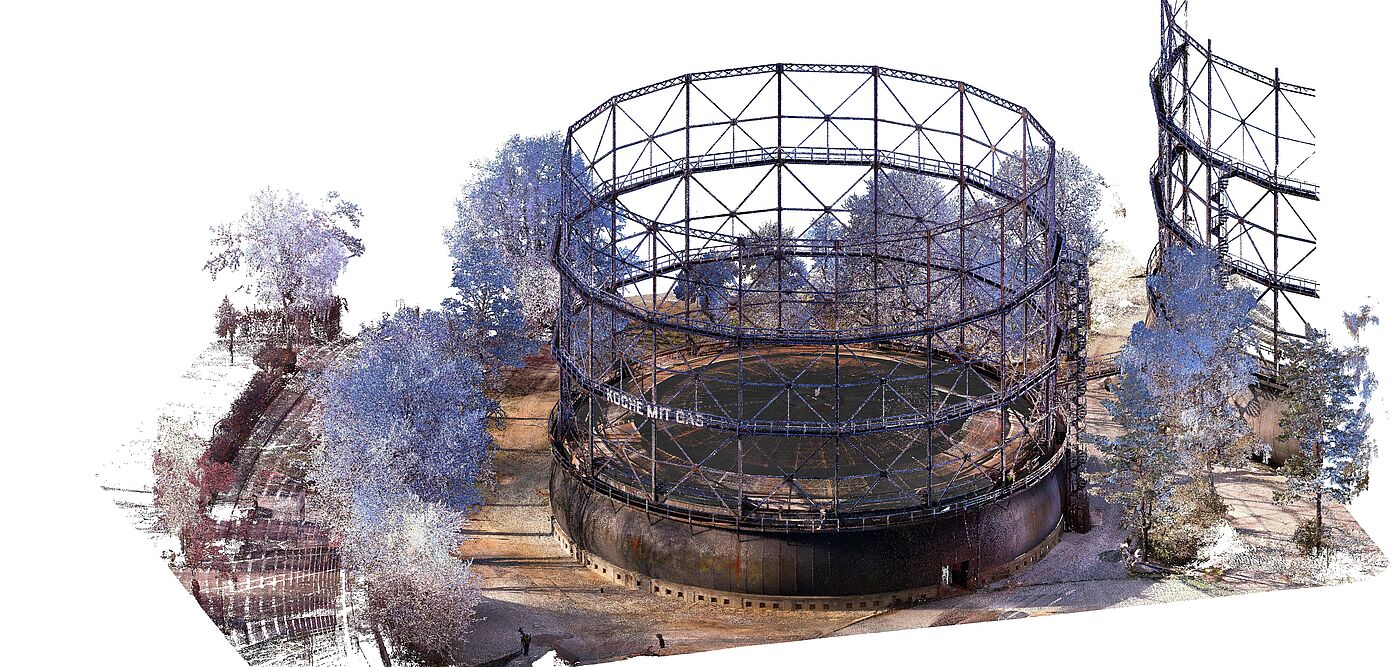

2. Nach dem Vermessungsvorgang erhält man eine Punktwolke, welche alle Einzelheiten der vermessenen Strukturen darstellt. Jeder einzelne Messpunkt der Punktwolke besitzt exakte Lage- und Höhenwerte.

3. In der weiteren Verarbeitung können auf Basis der Punktwolke verschiedene Produkte erstellt werden. Beispielsweise können aus den Daten 3D-Modelle, Gebäudegrundrisse oder auch animierte Videos erstellt werden.
